PV-Unterkonstruktion Miralux Flex Ost-West
Ost-West Solarmodul-Halterung für eine schnelle Montage
- durchdringungsfreie, ballastarme PV-Aufständerung für Flachdächer
- aerodynamisch optimiert
- platzsparend in der Lagerung, einfach in der Handhabung
- integrierte Kabelkanäle
- zusätzliche Modulhalterungen zur flexiblen Aufnahme verschiedener marktüblicher Panels
- modulweise erweiterbar
Noch Fragen? Wir helfen gerne persönlich weiter!
+49 5207/95040 anfragen@richard-brink.de
Unsere PV-Unterkonstruktionen in drei Worten: leicht, simpel, flexibel
Die Solarunterkonstruktionen „Miralux Flex“ bieten die perfekte Basis für Ihre Photovoltaikanlage auf dem Flachdach. Ihre Vorteile machen sich zum einen hinsichtlich der Bauzeit und zum anderen beim Handling bemerkbar: Die „Miralux Flex“ Unterkonstruktionen sind platzsparend bei der Lagerung, lassen sich in kürzester Zeit ohne Durchdringung der Dachhaut aufbauen, verfügen über integrierte Kabelkanäle und sind dank ihrer Fertigung aus feuerverzinktem Stahl mit Magnelis-Beschichtung oder auf Wunsch aus Aluminium überaus widerstandsfähig. Alle Varianten wurden in Windkanalversuchen aerodynamisch optimiert, wodurch sie besonders ballastarm sind.

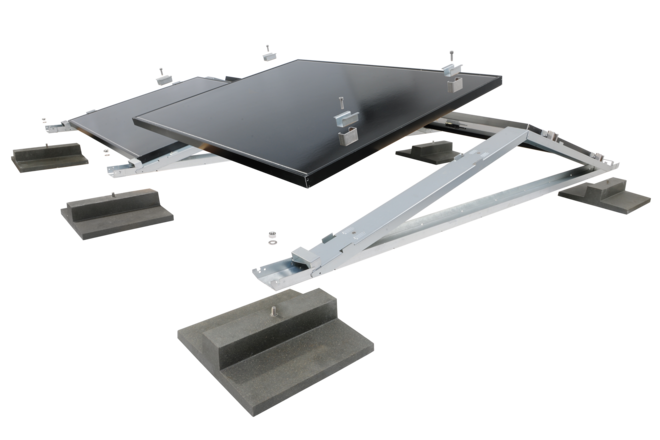

Die hier abgebildete Photovoltaik-Unterkonstruktion in Ost-West-Ausrichtung ist für eine kontinuierliche Energiegewinnung über den gesamten Tag ausgelegt. Mit unserer neuesten Ausführung „Miralux Flex“ bieten wir Ihnen standardmäßig noch mehr Flexibilität beim Aufbau von Photovoltaikanlagen. Als Modulhalterungen dienen spezielle Klemmen, welche seitlich an der Aufständerung montiert werden. Diese erlauben die einfache Befestigung von Solarpanels in diversen marktüblichen Größen.

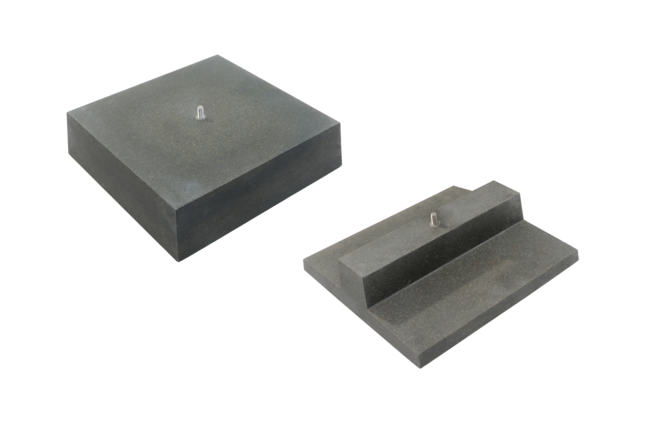

Als Zubehör sind Ballastierungs-Unterstützungen sowie zwei Arten verschraubbarer Ballastierungssteine (16 kg oder 34 kg) aus Polymerbeton, auch zur Einbringung in Kies- oder Gründächer, erhältlich.
Unsere PV-Unterkonstruktion für das Flachdach spart Ihnen Zeit und Geld
Die „Miralux Flex“-Systeme zeichnen sich durch eine sehr gute Handhabe aus. Sie sind so konzipiert, dass sie sich während des Transports sowie vor Ort platzsparend lagern lassen. So können Sie schon bei den Transportkosten sparen.
Die Montage der Ost-West-Aufständerung erfolgt durch vorgefertigte, aufklappbare Elemente, die einen Aufbau in kürzester Zeit realisieren. Die Verarbeitungszeit pro kWp mit zwei Personen samt Verkabelung beträgt nur etwa 10 Minuten. Wie simpel der Aufbau unserer PV-Unterkonstruktionen ist, zeigen wir in unserem Video "Miralux Flex – Ost-West-Aufständerung für Photovoltaik".
Die Ost-West-Aufständerung, bei der an alles gedacht wurde
Problemlose Erweiterungen möglich: Durch die modulare Bauweise der Solarunterkonstruktionen sind die Systeme auch nachträglich erweiterbar.

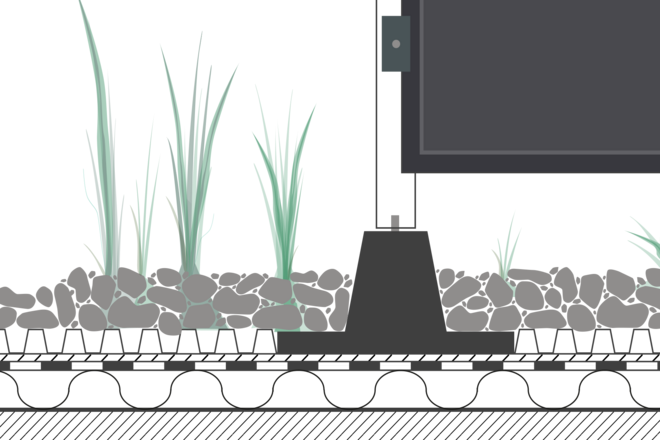

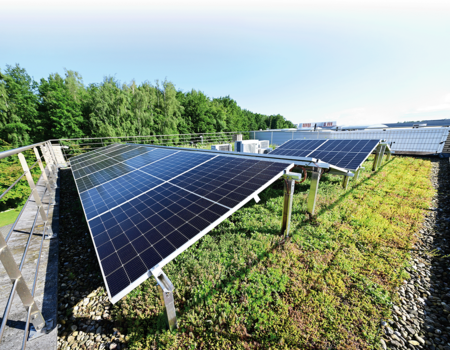

Aerodynamischer Aufbau und verschraubbare Ballastierungssteine: Der Aufbau unserer „Miralux Flex“ gewährleistet eine sehr gute Standsicherheit durch das positive Strömungsverhalten auch bei hohen Windgeschwindigkeiten. Zusätzlich bieten wir für Grün- und Kiesdächer zwei Sorten Ballastierungssteine an, die mit der „Miralux Flex“ verschraubt werden können. Für eine Kombination von extensivem Gründach und Solar haben wir das System "Miralux Green" konzipiert. Auch nachträglich lässt sich eine Dachbegrünung um eine Photovoltaik-Anlage ergänzen: unsere Gründach-Aufständerung "Miralux Flex" macht es möglich.
Minimale Auflastung bei maximaler Stabilität: Das geringe Gewicht unserer Systeme reduziert die Flächenlast im Vergleich zu herkömmlichen Systemen um bis zu 75 Prozent. Die Unterkonstruktionen werden zudem ineinader verhakt, wodurch die Stabilität erhöht wird.
Keine gewährleistungsrechtliche Vermischung der Gewerke: Ein weiterer Vorteil ergibt sich durch den durchdringungsfreien Aufbau, bei dem kein Eingriff in die Dachhaut zur Befestigung der Module erforderlich ist. So entsteht für Sie keine Gewährleistungspflicht für die Dachflächen.

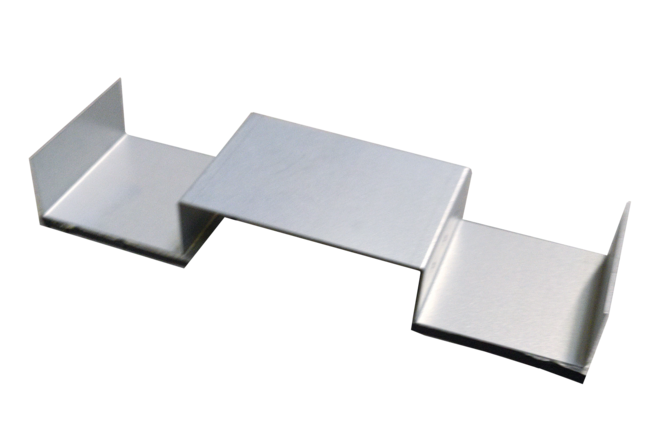

Außerdem verfügt das System über integrierte Kabelkanäle sowie eine nachgewiesene Blitzstromtragfähigkeit.
Solarunterkonstruktion in Ost-West-Ausrichtung
| Winkel: | Material: | Materialstärke: |
| 10° 15° | feuerverzinkter Stahl mit Magnelis®-Beschichtung Aluminium (auf Anfrage) | 1,5 mm |
| Verschattungswinkel: | Modulabstände quer: | Infos: |
| (<15°) | modulabhängig | integrierter Kabelkanal an den Grundträgern optionaler Bautenschutz aus EPDM oder Nadelfilz erhältlich (auf Wunsch vormontiert) Verarbeitungzeit: samt Verkabelung ca. 10 Min. pro kWp (2-Personen-Montage) |
Video: Einbauanleitung
Häufige Fragen
1. Eine Ost-West-Ausrichtung ermöglicht eine kontinuierliche Energieerzeugung über den Tag verteilt. Dies liegt daran, dass die Solarpanels sowohl die Morgensonne auf der Ostseite als auch die Abendsonne auf der Westseite einfangen können. Dadurch wird der Ertrag der Photovoltaikanlage über den gesamten Tag verteilt und die Spitzenleistung zur Mittagszeit reduziert, was zu einer gleichmäßigeren Energieproduktion führt.
2. Die Ost-West-Ausrichtung ist auch in Bezug auf die aerodynamische Leistung vorteilhaft. Alle Solarunterkonstruktionen „Miralux Flex“ sind in Windkanalversuchen aerodynamisch optimiert und daher vergleichsweise ballastarm, was zu einer besseren Stabilität selbst bei hohen Windgeschwindigkeiten beiträgt.
Die Solarunterkonstruktionen „Miralux Flex“ zeichnen sich u. a. durch ihre hervorragende Montagefreundlichkeit, einen durchdringungsfreien Aufbau und die Möglichkeit zur Anbringung verschiedener marktüblicher Panelgrößen aus. Zudem sind die Systeme aus feuerverzinktem Stahl mit Magnelis®-Beschichtung oder Aluminium (auf Anfrage) gefertigt, was sie dauerhaft widerstandsfähig gegenüber äußeren Einflüssen macht.
Die „Miralux Flex“-Systeme sind so konzipiert, dass sie sich während des Transports sowie vor Ort platzsparend handhaben lassen. Dank vorgefertigter, aufklappbarer Elemente lassen sich die Systeme innerhalb kürzester Zeit werkzeuglos aufbauen.
Ja, durch die modulare Bauweise der Solarunterkonstruktionen sind die Systeme auch nachträglich problemlos erweiterbar.
Die Systeme gewährleisten eine sehr gute Standsicherheit durch ein positives Strömungsverhalten auch bei hohen Windgeschwindigkeiten. Die Ballastierungssteine, die auch bei Grün- und Kiesdächern verwendet werden können, tragen zusätzlich zur Stabilität bei.
Ja, die Systeme sind mit integrierten Kabelkanälen ausgestattet, die eine sichere und ordentliche Verkabelung ermöglichen.
Die Produkte sind sehr leicht und reduzieren die Flächenlast im Vergleich zu herkömmlichen Systemen um bis zu 75 %, wodurch die Dachstruktur nicht unnötig belastet wird.
Ja, die Systeme haben eine nachgewiesene Blitzstromtragfähigkeit, was für die Sicherheit der Anlage von entscheidender Bedeutung ist.
Ja, da bei der Montage der Solarunterkonstruktionen keine Durchdringung der Dachhaut zur Befestigung der Module erforderlich ist, entsteht keine Gewährleistungspflicht für die Dachflächen.

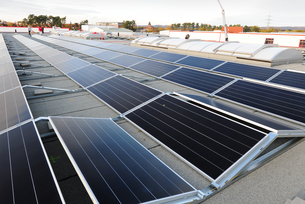

Unsere Solarunterkonstruktionen in der Praxis
