News:
  • inspecteerbaar zijkanaal
  • doordacht clipsysteem om eenvoudig te koppelen en verlengen
  • variabele opbouw door T-stukken, hoeken, controleschachten en opbouwelementen
  • zijkanaaladapter voor verbinding met drainagegoot met behulp van uitbreekpunten
  • reststukken kunnen ook gebruikt worden


Heeft u vragen? Wij helpen u graag persoonlijk!

+31 418/514121 aanvragen@richard-brink.nl Bestel nu

Als er zijkanalen in groene daken worden geïnstalleerd, leiden deze het overtollige water onder de aarde en drainagelagen naar de hierop aangesloten afwateringssystemen. Ook op dakterrassen en balkons wordt neerslagwater met behulp van zijkanalen uit het stortgoed onder de bestrating of vloer in de richting van de afvoer geleid. In de regel worden zijkanalen aan de drainagesleuven van de afwateringsgoten in de drainagelaag gelegd. Er is echter geen vaste verbinding tussen de gootbehuizing en het zijkanaal, zodat regenwater niet noodzakelijkerwijs in de aangesloten goot stroomt. Dit probleem wordt verholpen door ons innovatieve zijkanaalsysteem Subterra.
De probleemoplossing begint al bij de drainagegoten uit onze productie: Met voorgeperforeerde uitbreekpunten kunnen de zijkanalen op verschillende plekken op de goot worden aangesloten. Als verbindingsstuk met het zijkanaal van aluminium dient een adapter die in de opening past. De daar geïntegreerde vuilvanger voorkomt bovendien het binnendringen van bladeren, vuil en stortgoed. Omdat het Subterra-systeem vooral op groene daken kan worden toegepast, zorgt dit detail ook op lange termijn voor een probleemloze afwatering. Dankzij het intelligente clipsysteem bestaat de montage uit slechts enkele handgrepen. Standaard produceren wij de zijkanalen in een lengte van 3 meter. Via verbindingsstukken kunnen ze echter naar wens worden uitgebreid, afhankelijk van de inbouwsituatie. Ook aftakkingen en bochten zijn met behulp van T-stukken en hoeken in 90°- en 30°-hoeken mogelijk. Daarbij hoeft u zich niet te beperken tot de standaarduitvoeringen. Gehalveerd aan de perforatielijnen wordt een hoek van 90° een hoek van 45°, een hoek van 30° wordt een hoek van 15°.
Voor de visuele controle van de afvoer zijn vooral inspectieschachten geschikt. Ook zij maken deel uit van het zijkanaalsysteem en beschikken aan drie van vier zijden over uitbreekpunten, waarop de zijkanalen kunnen worden aangesloten. De 100 mm hoge schachten kunnen naar keuze 50 mm of 100 mm worden verhoogd door ophoogelementen.
Wij bieden onze beproefde drainagegoot Stabile in een speciale uitvoering met voorgeperforeerde uitbreekpunten aan zodat deze met het Subterra-systeem kan worden gecombineerd. Daarnaast passen wij desgewenst ook alle andere goten uit ons assortiment aan met een vaste bouwhoogte voor deze toepassing.




Subterra
Reviseerbaar steekkanaalsysteem

Breedte basiselement: Basiselement met standaardlengte: Hoogte basiselement:
100 mm 3.000 mm 30 mm


Materiaal: Infos: Accessoires:
Aluminium 1,5 mm

Geschikt voor aansluiting op alle afvoerkanalen Aansluitadapter voor afvoergoot
Connector
Hoeken





Video "Systeempresentatie"

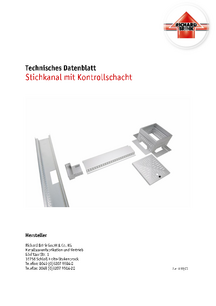

Tekening-PDF
Tekening-DXF
Technische gegevens
Video: Video "Systeempresentatie"
